鑒于 LED 模組(含氛圍燈)在研發環節，存在著對 LED 所發出的多種顏色需進行快速測量校準以及復測的需求，尤其是面對大尺寸、一驅多PCBA模組及拼版模組產品，我們特此推出了GSA3000 LED模組光色檢測校準系統。該系統適用于RGB燈模組光色檢測領域企業的不同應用：

　　1.質量管控部門過程質量抽樣檢測;

　　2.研發部門的Demo光色精確度算法驗證;

　　3.Tier1/Tier2總成件組裝前的來料檢驗;

　　4.主機廠對不同LED模組供應商顏色值統一質量要求溯源;

　　此系統的應用，有助于迅速提升專業水準并對團隊進行光學技術培訓，能夠有效加快產品迭代研發進程。

　　應用

　　適用于LED模組(含氛圍燈)在研發階段進行多種目標色測量校準和復測

　　1.可以快速檢測LED模組/單顆LED的亮度、色度、光通量

　　2.通過調光算法校準RGB，校準不同Bin的LED，消除其差異

　　3.復測基準色及混色，計算色差，可以實現任意多的混色復測

　   功能

　　1.RGB色坐標Cx、Cy，u'、v'與光通量(Lumen)采集

　　2.支持LIN/CAN通訊協議，校準參數通過LIN/CAN回寫

　　3.校準結果的驗證(復測白光或其他指定目標色)

　　4.支持校準不同Bin的LED模組

　　5.系統可自動判定OK/NG

　　6.支持測試結果數據的查看與備份

　　7.高精度(含溫度補償)校準算法，實現全自動化校準(可選配)

　　優勢

　　1.滿足中大尺寸產品檢測，能夠檢測中大尺寸/長條形/LED異形/多LED PCBA模組拼版等

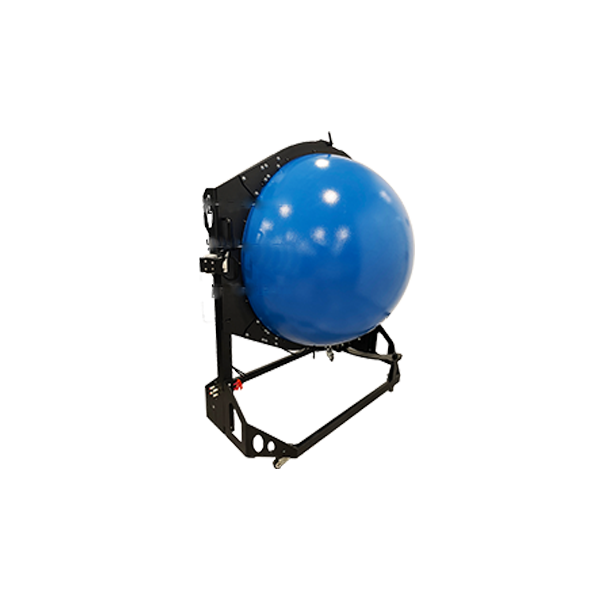

　　2.采用進口高反射率98%材料的積分球，進一步提高系統測試精度，滿足研發測試需求

　　3.配置標準光譜輻射通量標準燈(含中國國家計量院計量報告)，根據LM-79標準規定定期標定光學系統，保證光學系統測量結果可溯源至中國國家計量院，從而確保光學測量結果的準確性

　　4.遵循國際計量體系，確保測量數據與全球計量機構數據一致性，實現國際互認

　　5.內置輔助燈，根據LM-79標準規定，對被測樣品進行吸收校準，消除被測樣品本身對測量結果的影響，保證測量結果準確性

　　6.配置程控電源，穩定輸出電流電壓對被測樣品進行供電，保證測量結果穩定性

　　7.軟件配置一鍵標定功能，可用于用戶自主進行光學系統的標定及新項目導入

　　8.可開放/兼容多個品牌MCU芯片算法集成配置，便于多款LED模組的研發測試、校準驗證

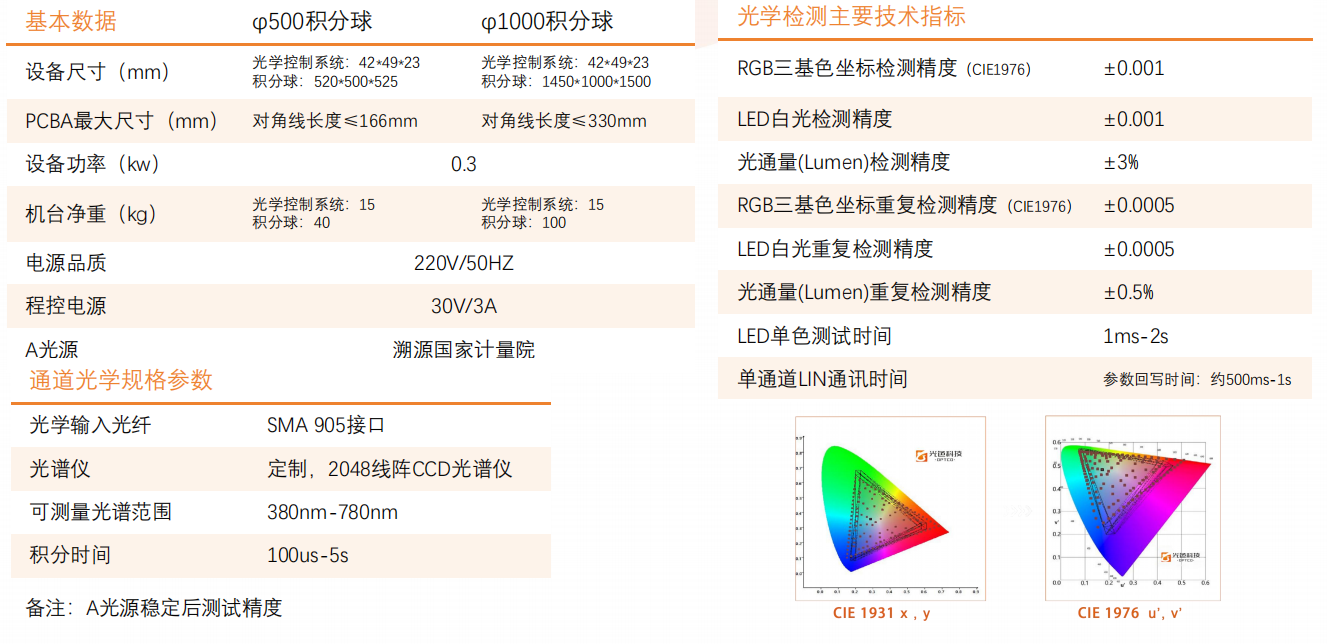

　　規格參數
