但在產線上檢測格柵燈產品時，受各種外部因素影響，常會出現位置偏移，與布點產生偏差，進而影響檢測精度。鑒于此，高效準確的格柵燈糾偏技術成為行業發展的重要需求。基于模板匹配的格柵燈糾偏算法應運而生，為光學亮色度檢測領域帶來了全新的解決方案，有效提升了檢測精度與效率，助力行業發展。

一、算法原理

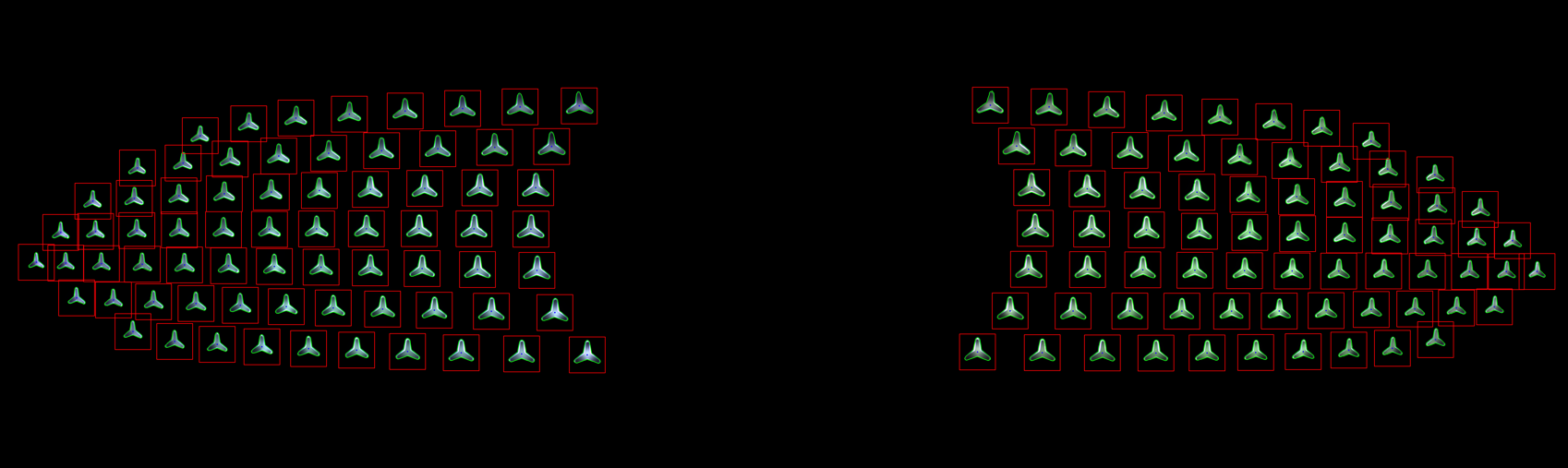

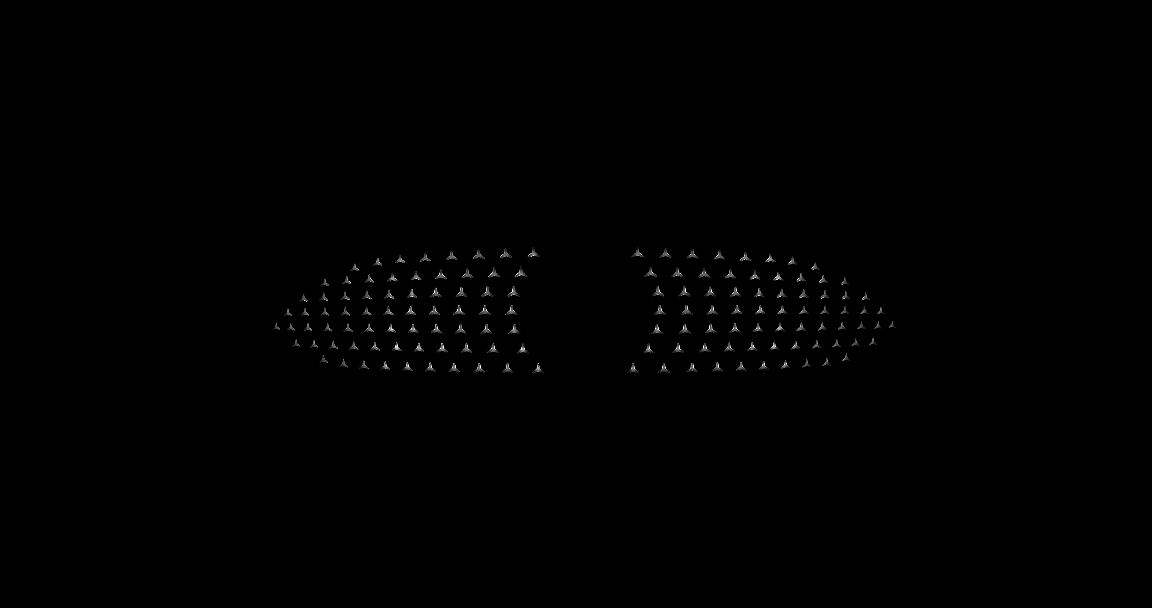

模板匹配是計算機視覺領域的基礎算法，其主要思想是通過在輸入圖像中滑動模板圖像，比較二者在不同位置的相似度，從而找到與模板匹配的區域。在格柵燈糾偏算法中，標準狀態下的格柵燈圖像被作為模板，待檢測圖像則是包含實際安裝格柵燈的圖像。

算法通過計算模板與待檢測圖像不同區域的相似度得分來確定格柵燈的實際位置和姿態。常見的相似度度量方法有平方差匹配、歸一化平方差匹配、相關系數匹配和歸一化相關系數匹配等。其中，歸一化相關系數匹配對光照變化具有較強的魯棒性，在光學亮色度檢測場景中應用成熟。它通過計算模板與子圖像像素值的歸一化相關系數，得出二者的相似程度，系數越接近 1，表示匹配度越高。

二、算法實現流程

（一）圖像預處理

在獲取待檢測圖像后，首先需要對其進行預處理。由于光學亮色度檢測環境中可能存在光線干擾、灰塵等因素，導致圖像存在噪聲或?qū)Ρ榷炔蛔愕膯栴}。因此，通過灰度化處理將彩色圖像轉換為灰度圖像，減少計算量；使用高斯模糊等濾波操作去除噪聲，平滑圖像；再通過直方圖均衡化增強圖像的對比度，使格柵燈的特征更加明顯，為后續的模板匹配提供高質量的圖像數據。

（二）相似度度量方法

給定輸入圖像 I(x,y) 和模板 T(x,y)，其中 (x,y) 表示像素坐標。模板匹配的目標是找到圖像 I 中與模板 T 相似的區域。

(1) 平方差匹配 (SSD)

(1)

? 特點：值越小表示匹配度越高，計算簡單但對光照變化敏感。

(2) 歸一化平方差匹配 (NSSD)

(2)

? 特點：對光照強度變化有一定魯棒性。

(3) 相關系數匹配 (CC)

(3)

? 特點：值越大表示匹配度越高，但對光照強度變化敏感。

(4) 歸一化相關系數匹配 (NCC)

(4)

其中 I 和 T 分別是圖像區域和模板的均值。

? 特點：取值范圍為 [-1,1]，1 表示完美匹配，對光照變化具有較強魯棒性，是常用的方法之一。

（三）多尺度模板匹配

格柵燈在實際安裝過程中，可能存在不同程度的縮放和旋轉。為了準確檢測出各種姿態下的格柵燈，采用多尺度模板匹配方法。通過構建不同尺度的模板圖像，并在待檢測圖像上進行多尺度滑動匹配，計算每個位置的相似度得分。這樣可以在不同尺度下找到與模板匹配的區域，確定格柵燈的大致位置和縮放比例。

（四）特征點提取與匹配

在通過多尺度模板匹配確定格柵燈的大致區域后，進一步采用特征點提取算法，如 ORB（OrientedFAST and Rotated BRIEF）算法，提取模板圖像和待檢測圖像中格柵燈區域的特征點。這些特征點包含了格柵燈的關鍵幾何信息。然后，利用特征點匹配算法，如匹配（Brute-Force Matcher），將模板圖像和待檢測圖像的特征點進行匹配，找到準確的對應關系，從而更精確地確定格柵燈的位置和姿態。

（五）變換參數估計與糾偏

根據匹配得到的特征點對，使用單應性矩陣計算方法，如 RANSAC（Random Sample Consensus）算法，估計出待檢測圖像中格柵燈相對于模板圖像的變換參數，包括旋轉角度、平移量和縮放因子。這些參數能夠準確描述格柵燈的安裝偏差情況。根據計算得到的變換參數，對格柵燈進行相應的調整，實現準確糾偏。

三、算法優勢

（一）高精度

基于模板匹配的格柵燈糾偏算法通過多尺度匹配和特征點精確匹配，能夠準確捕捉格柵燈的細微偏差，實現高精度的糾偏操作。相比傳統手動布點，其精度得到了極大提升，有效保障了光學亮色度檢測的準確性。

（二）高效性

該算法實現了自動化處理，從圖像獲取到糾偏完成，無需人工過多干預，縮短了校準時間，提高了檢測效率，滿足了工業生產中對檢測速度的要求。

（三）魯棒性強

算法采用歸一化相關系數匹配等方法，對光照變化、噪聲等干擾因素具有較強的抵抗能力，能夠在復雜的光學檢測環境中穩定工作，保證糾偏結果的可靠性。

四、實際應用與效果

在某光學檢測設備生產企業的實際應用中，基于模板匹配的格柵燈糾偏算法取得了成效。在引入該算法之前，人工手動布點格柵燈耗時久，而且檢測數據波動較大，難以滿足高精度的檢測需求。引入該算法后，單臺設備的格柵燈配置時間從原來的 30 分鐘縮短至 5 分鐘以內，檢測數據的穩定性和準確性大幅提升，產品的不合格率降低了 30%，有效提高了企業的生產效率和產品質量。

基于模板匹配的格柵燈糾偏算法憑借其高精度、高效性和強魯棒性的優勢，在光學亮色度檢測領域展現出巨大的應用潛力。隨著計算機視覺技術的不斷發展和完善，該算法有望在更多相關領域得到拓展和應用，為光學檢測行業的發展提供強有力的技術支持。
