在智能汽車發光件的檢測領域，光色科技一直致力于通過技術創新提升檢測效率和準確性。繼上一期《智能汽車發光件檢測的創新（一）：自動布點方案》中介紹的自動布點技術之后，我們今天將聚焦于另一項關鍵技術：糾偏算法。自動布點技術為檢測提供了高效、精準的解決方案，而糾偏算法則進一步確保了檢測結果的可靠性和準確性，兩者相輔相成，共同為智能汽車發光件的質量控制提供了強有力的保障。

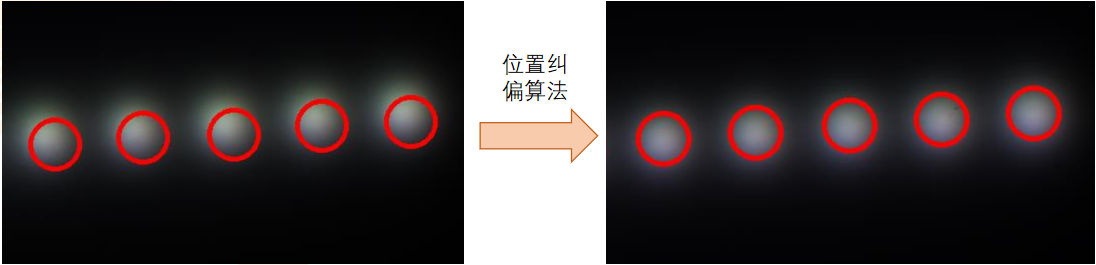

由于生產過程中的裝配偏差或環境因素，發光件的圖像可能會出現偏移，直接影響檢測的準確性和可靠性。光色科技通過滑動窗口和模板匹配技術，實現了高精度的糾偏處理，確保檢測結果的精準性。

Part 01.

滑動窗口：逐像素匹配

模板匹配通過將模板圖像在輸入圖像上滑動（平移），逐個位置地比較模板與輸入圖像的局部區域。具體來說，模板圖像會覆蓋在輸入圖像的各個位置，每次覆蓋的位置都會計算一個匹配度。

滑動窗口是一種通過固定大小的窗口在序列數據上移動，局部處理數據的算法策略。其核心特點是：

窗口寬度（W）：每次計算覆蓋的連續元素?cái)?shù)量

滑動步長（S）：窗口每次移動的距離

重疊區域：S

窗口滑動過程：

對于長度為N的序列 X=[x1,x2,...,xN]

第k個窗口覆蓋的子序列為：

重疊率計算：

重疊元素?cái)?shù)量

重疊比例

Part 02.

相似度計算：多種方法精準定位

在每個滑動位置，模板圖像與輸入圖像的局部區域會進行相似度計算。圖像處理技術提供了多種相似度計算方法，包括：

均方誤差（MES）：

計算兩幅圖像像素值差異的平方均值。特點：數值越小越相似，對噪聲敏感，無法反映結構信息。

峰值信噪比（PSNR)：

基于MSE的對數變換，衡量信號最大可能功率與失真功率比。特點：數值越大越相似，與MES同屬像素級對比。

結構相似性指數（SSIM）：

從亮度、對比度、結構三方面評估。特點：范圍[-1,1]，數值越大越相似，符合人眼感知。

直方圖相似度：

比較顏色分布統計特征。特點：對幾何變換魯棒，忽略空間信息。

特征匹配（ORB/SIFT）：

提取特征點后計算匹配點比例。特點：對旋轉/縮放的適應性較好，計算復雜度高。

模板匹配：

滑動窗口計算最優匹配位置。特點：適合查找已知模板，對光照變化敏感。

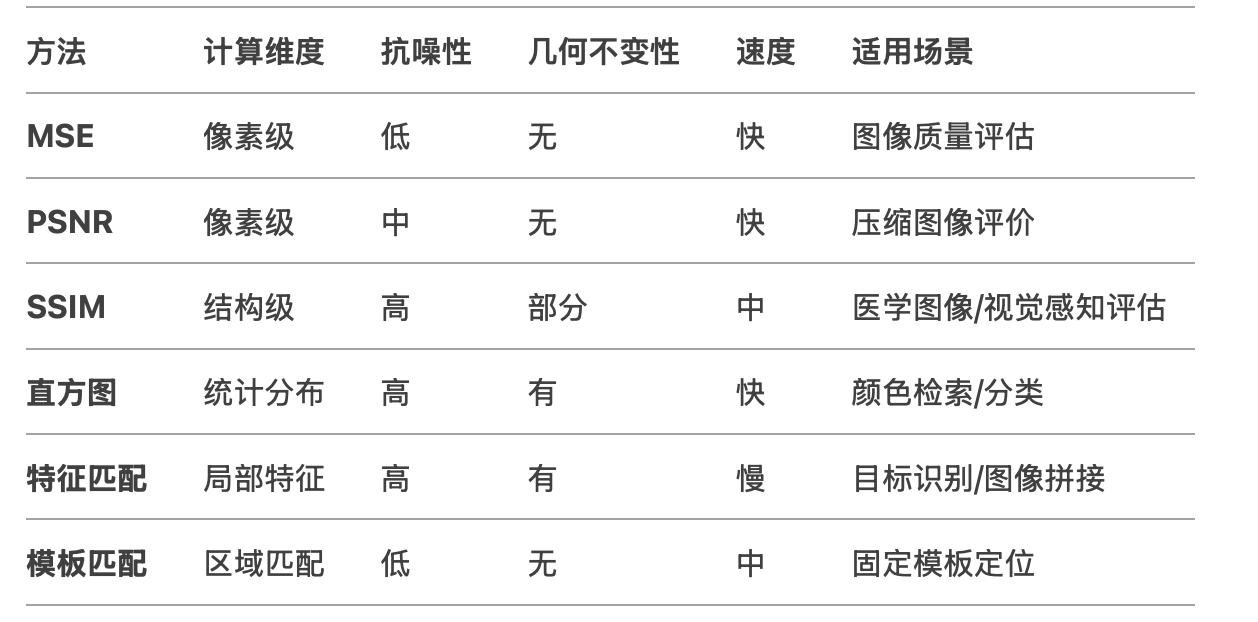

方法對比：

通過這些方法，可以精確計算出模板在輸入圖像中的最佳匹配位置。

Part 03.

可視化匹配結果

模板匹配的結果是一個灰度圖像，其中每個像素值表示模板在對應位置的匹配度。通過分析結果圖像中的最大值或最小值（取決于匹配方法），可以確定模板在輸入圖像中的最佳匹配位置。

實際應用案例：

在為某款智能汽車的動態氛圍燈進行糾偏檢測時，光色科技利用滑動窗口和歸一化相關匹配方法，成功糾正了因裝配偏差導致的圖像偏移。通過模板匹配技術生成了可視化匹配結果。

技術人員通過分析結果圖像中的匹配度分布，快速識別并糾正了尾燈的裝配偏差，顯著提高了檢測效率和準確性。

總結與展望.

光色科技的自動布點和糾偏技術在智能汽車發光件檢測中展現了強大的應用價值。通過精準的布點和高效的糾偏，我們?yōu)槠囍圃焐烫峁┝烁咝?、可靠的檢測解決方案。未來，光色科技將繼續探索更多應用場景，推動智能汽車光學檢測技術的持續發展。
